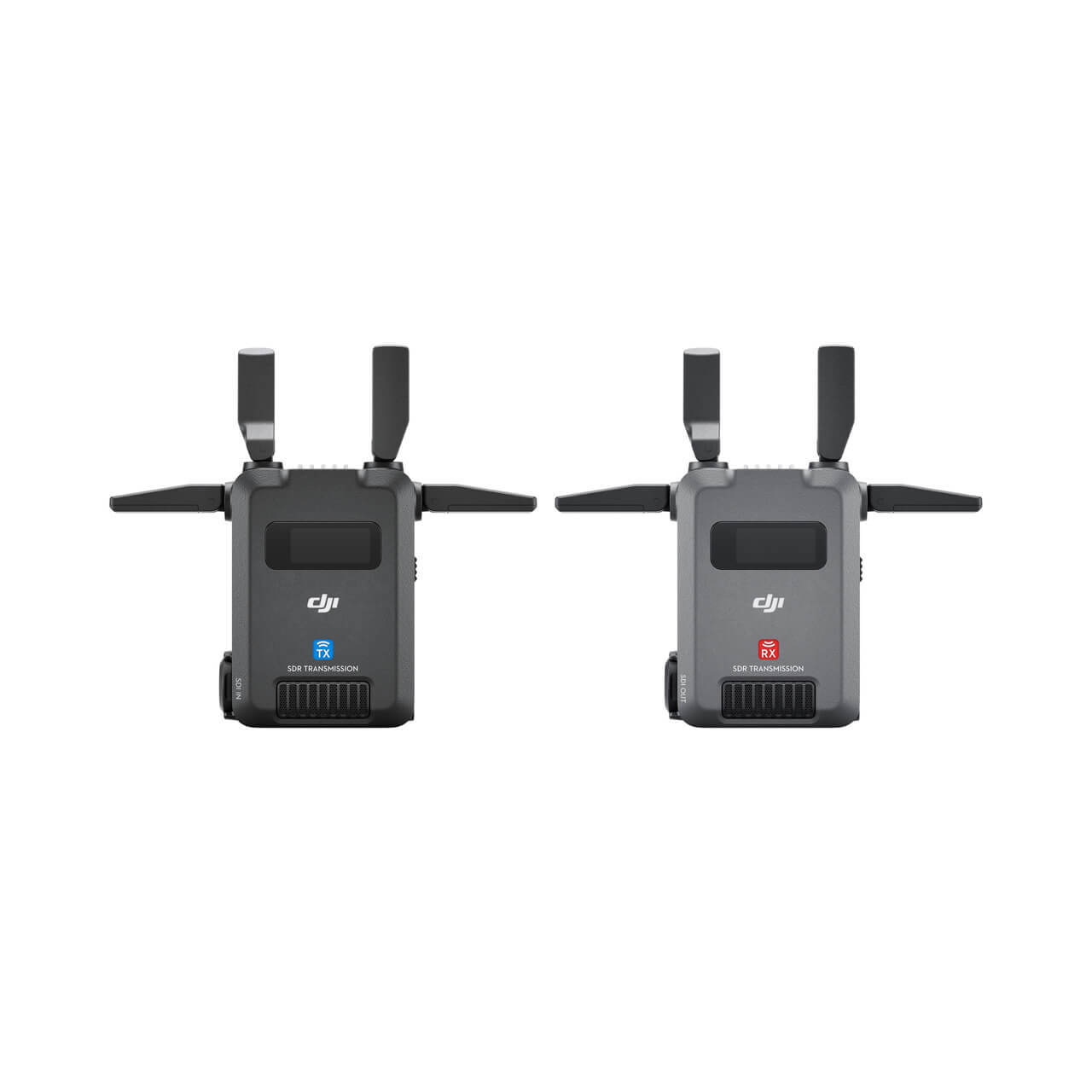

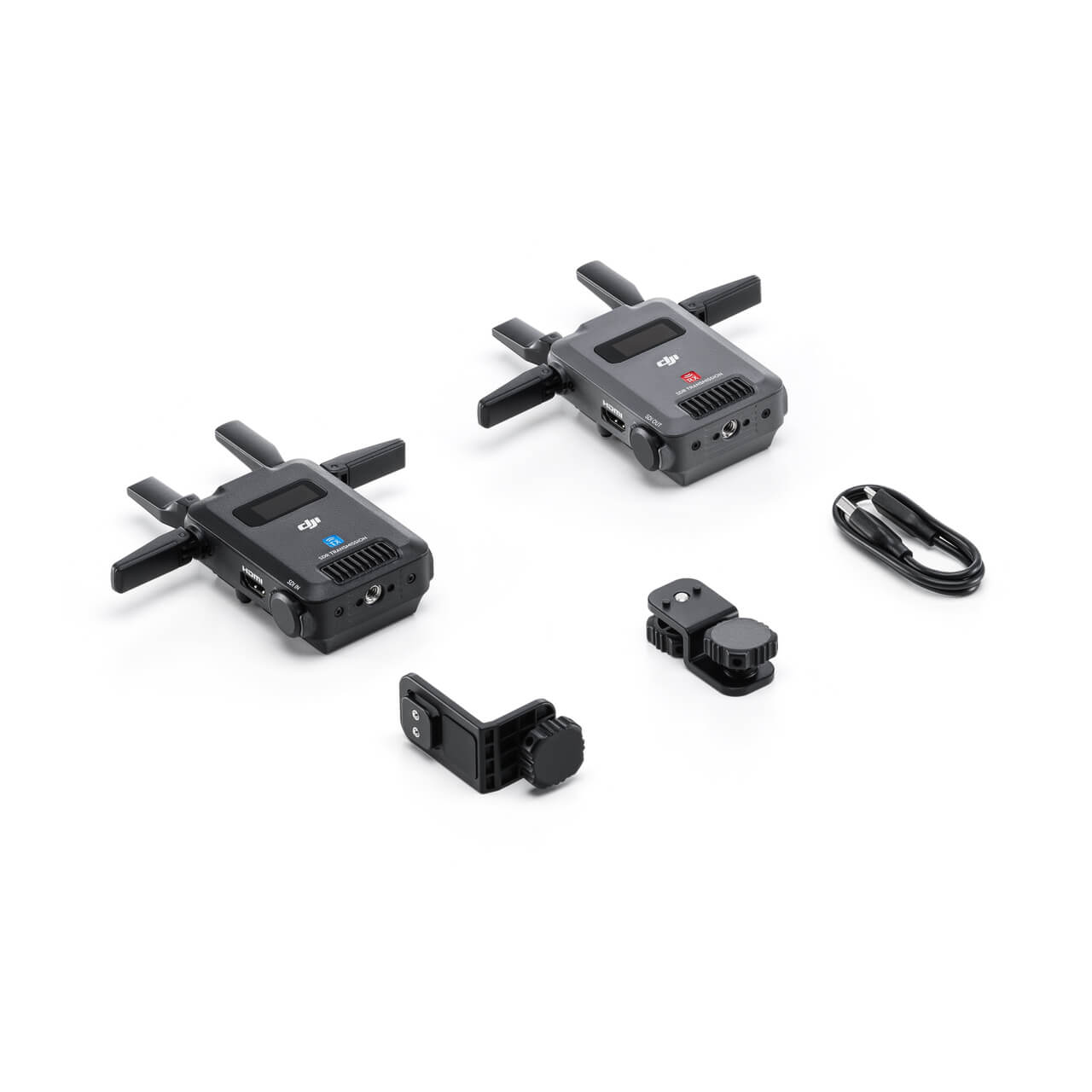

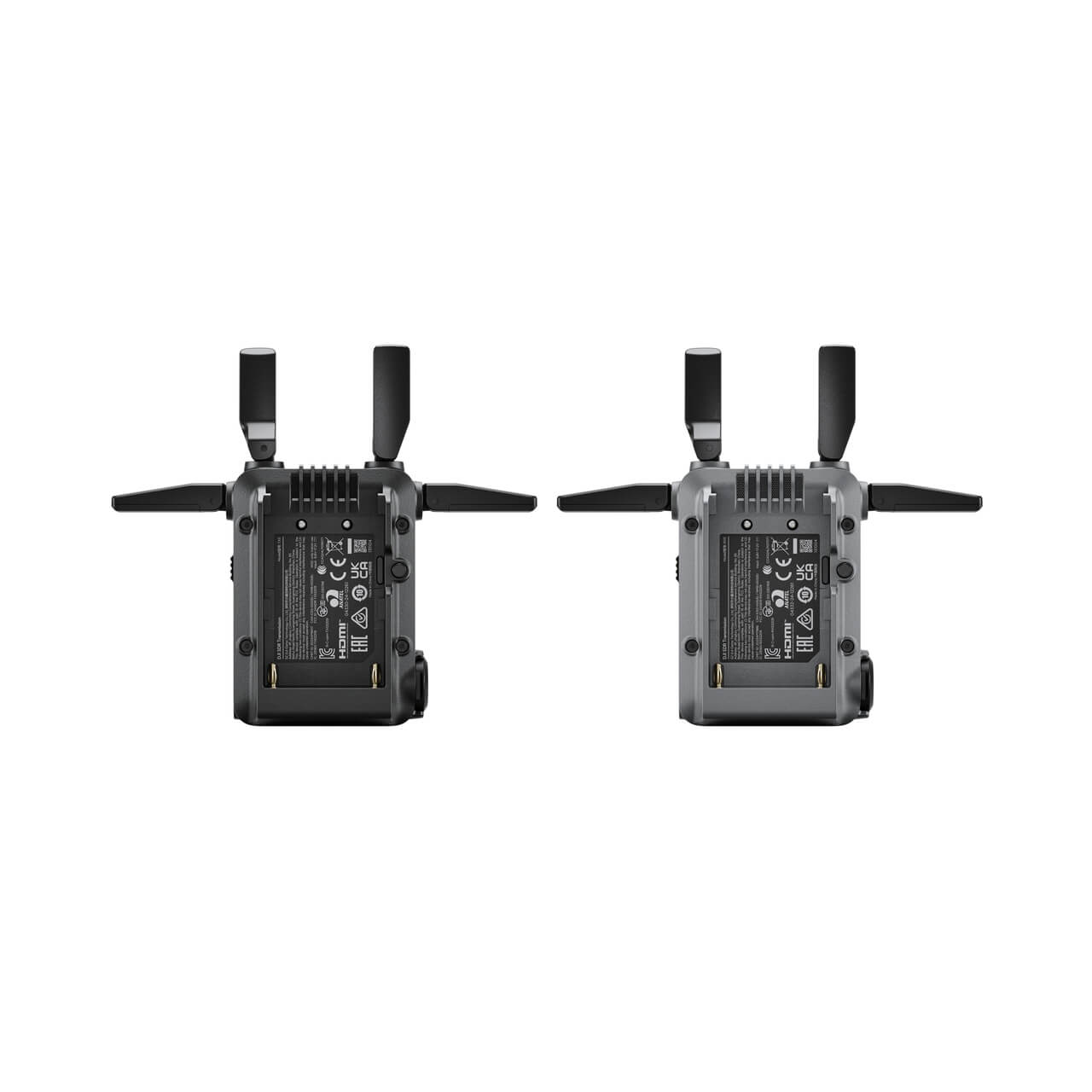

DJI Transmission SDR

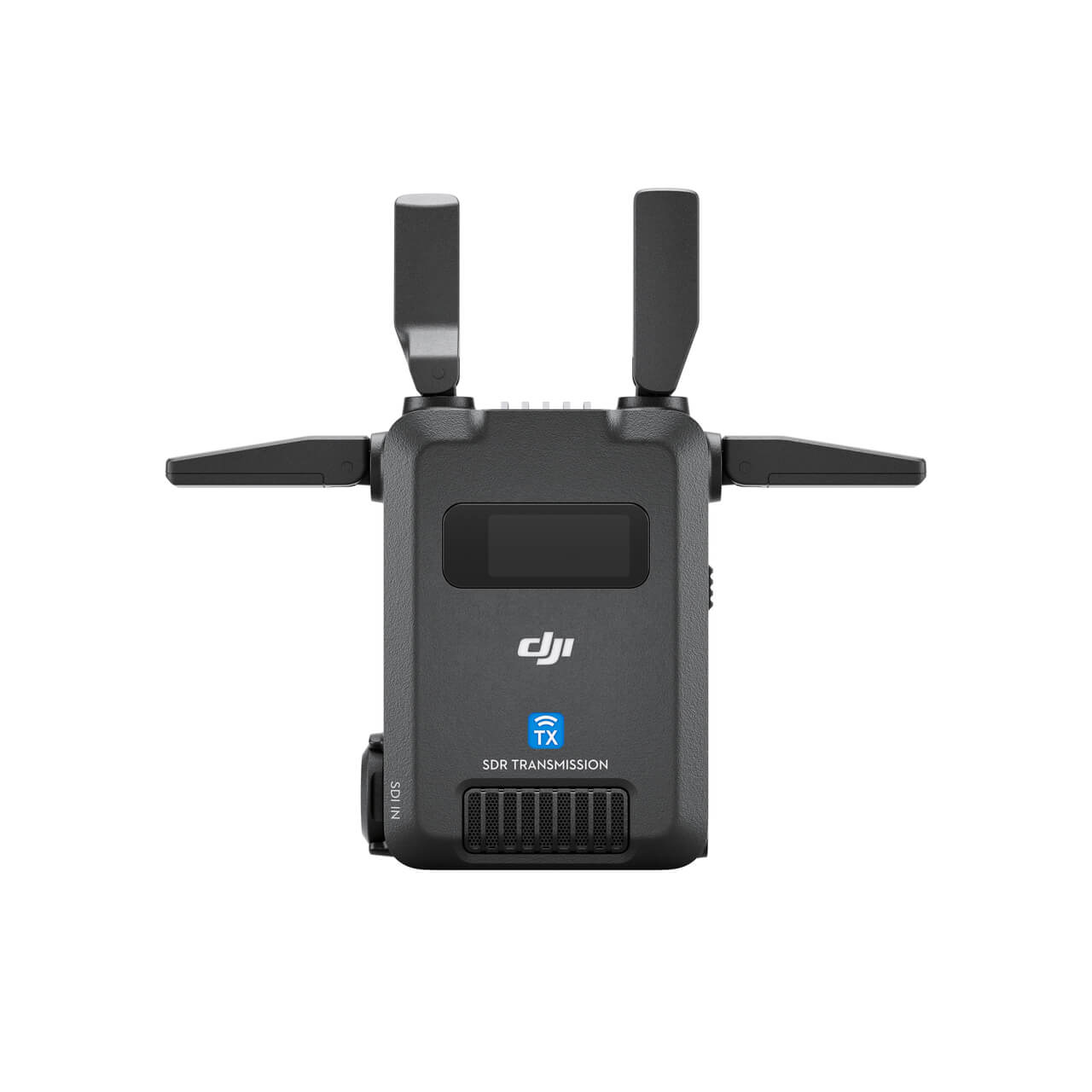

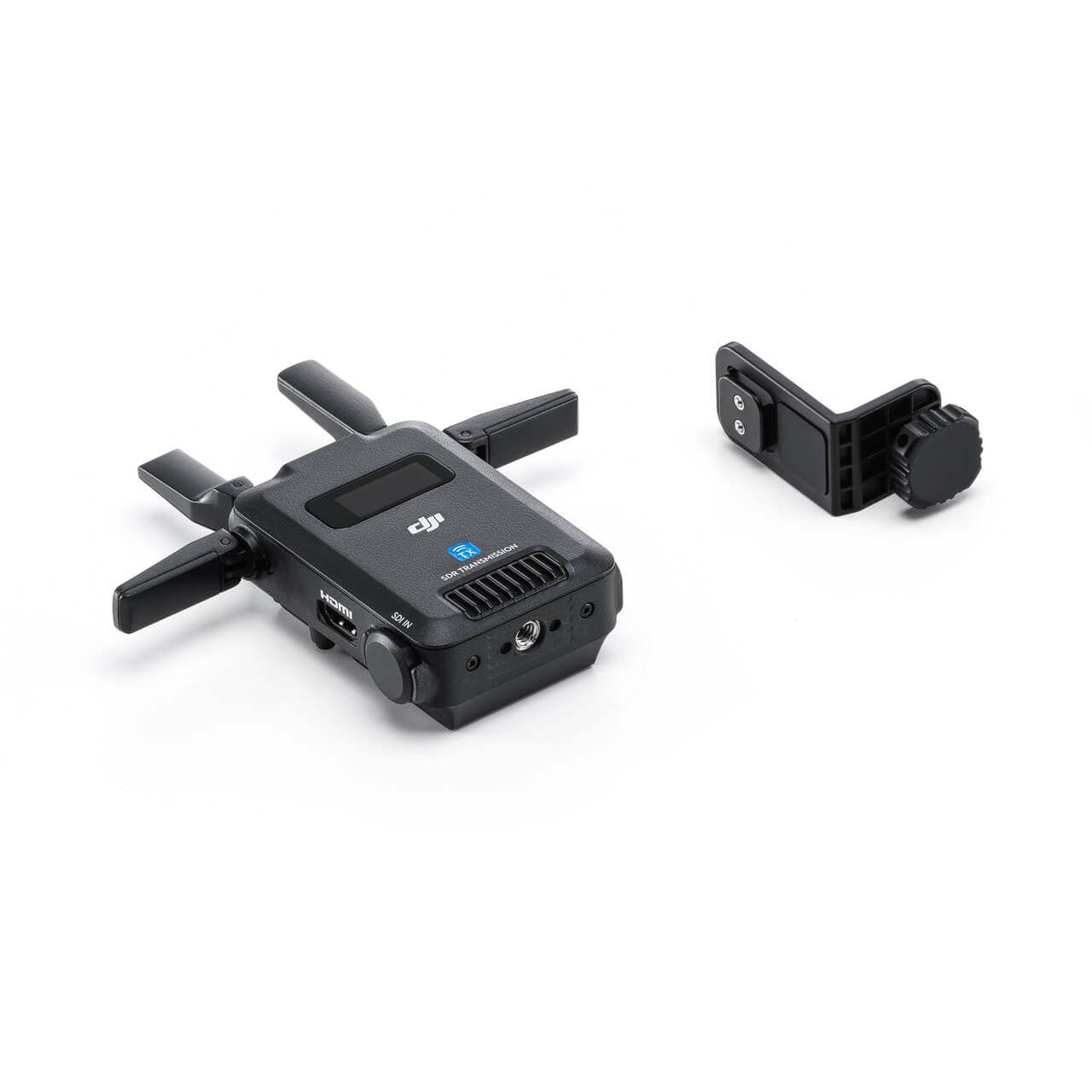

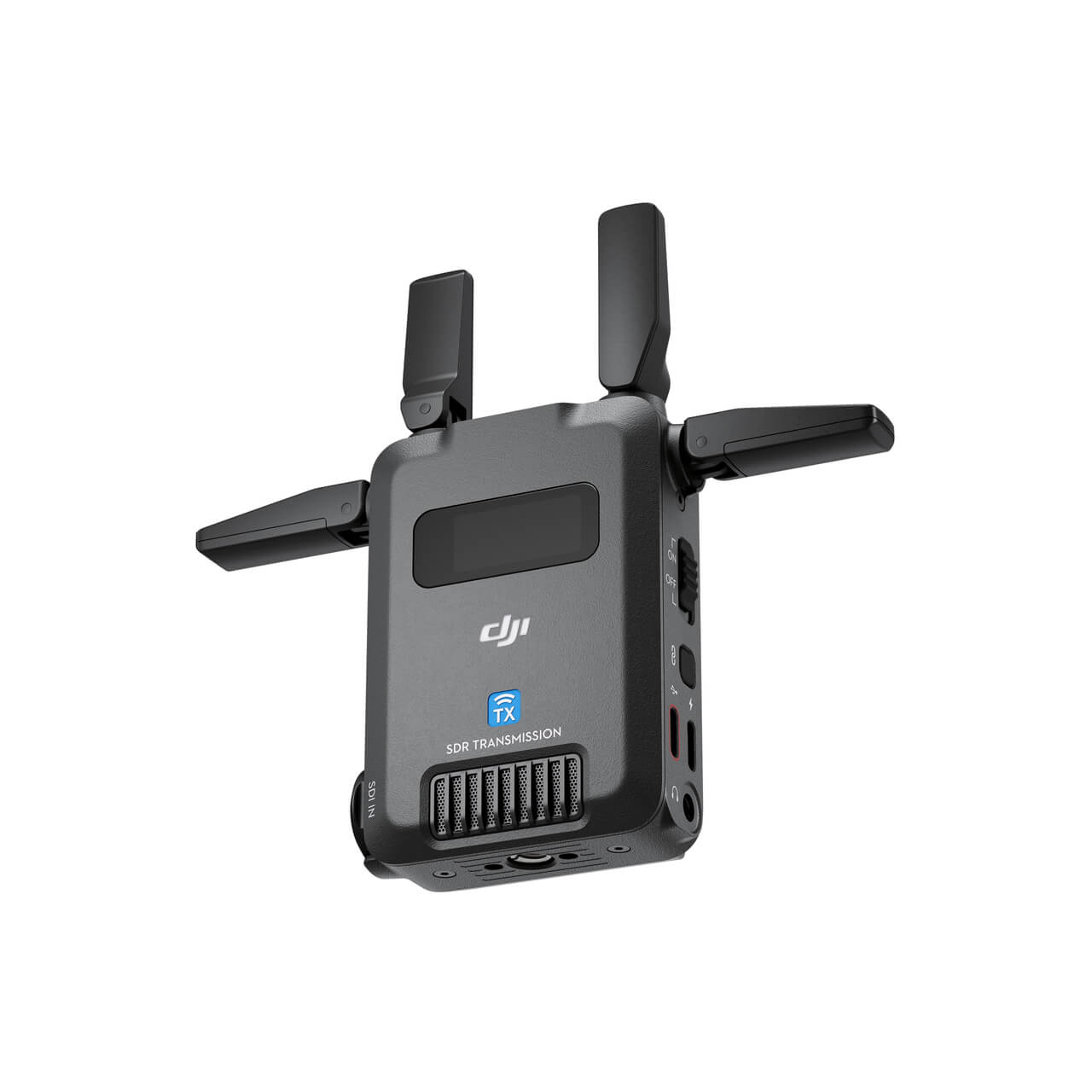

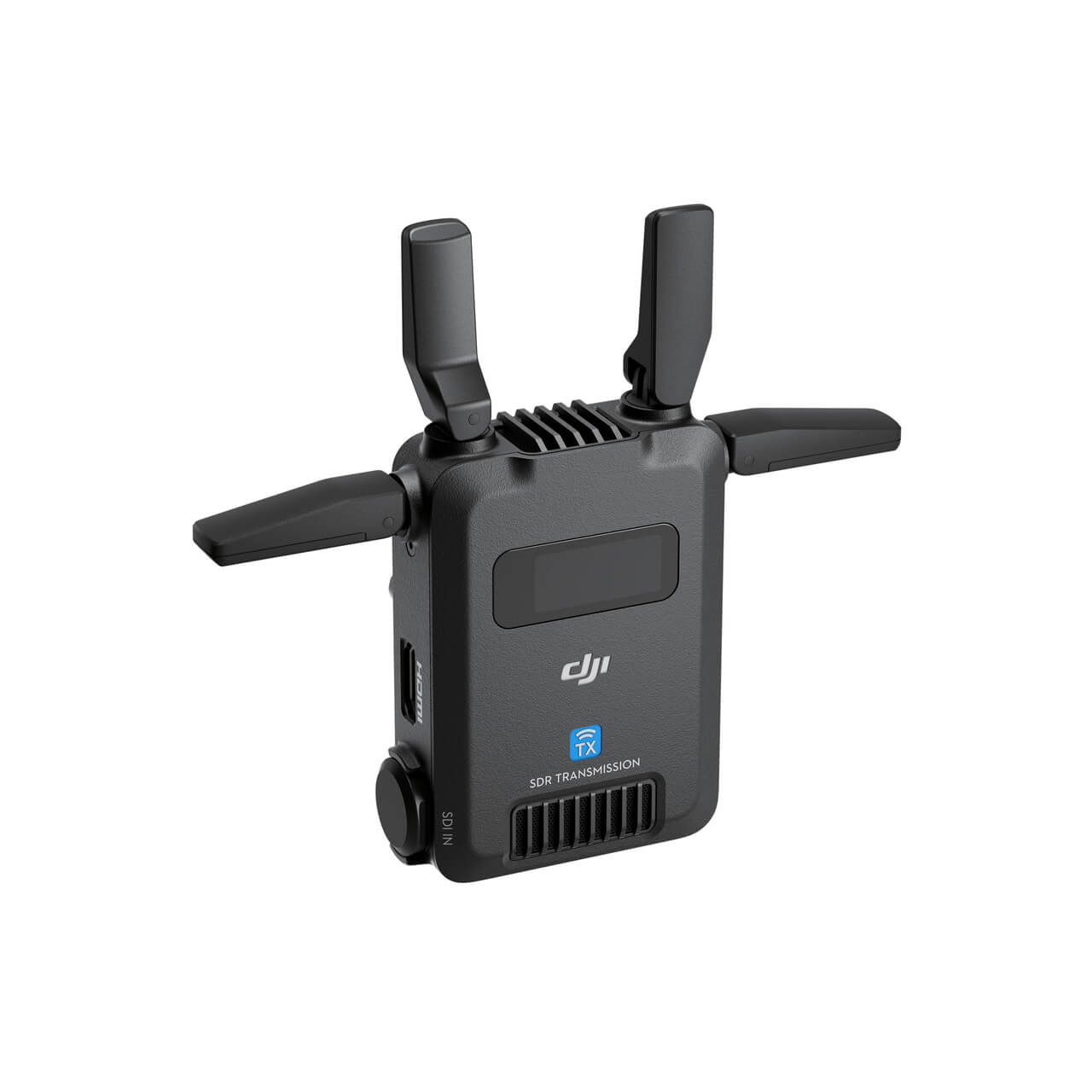

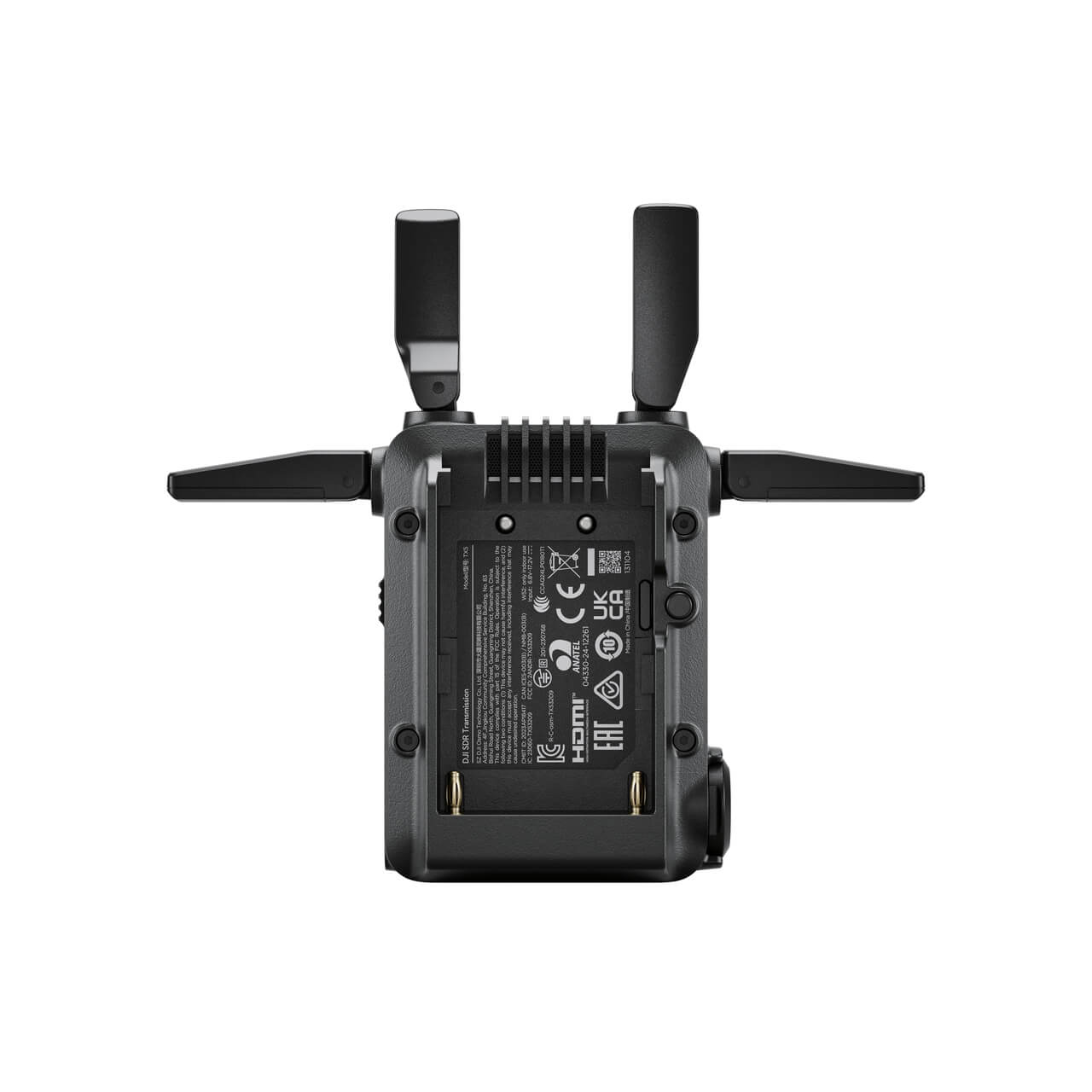

Передатчик

Задержка передачи видео
* Измерено при съемке видео 1080p/60 кадров в секунду с отключенным режимом трансляции. ,
SDR: 80 мс* (включая задержку камеры и отображения на экране) 35 мс* (без учета задержки камеры и отображения на экране) ,
Wi-Fi: 110 мс

Источник питания
Блок питания USB-C Тип 1: 9 В, 2 А (протокол PD) ,
Блок питания USB-C Тип 2: 6,8–17,2 В постоянного тока ,
Напряжение питания аккумулятора NP-F: 6,8–8,4 В

Макс. битрейт
SDR: 20 Мбит/с ,
Wi-Fi: 8 Мбит/с

Макс. дальность передачи
SDR: 3 км (FCC) 2 км (CE/SRRC/MIC) ,
Wi-Fi: 200 м

Макс. пропускная способность
SDR: 20 МГц ,
Wi-Fi: 20 МГц

Масса
Около 145 г (включая антенны)

Мощность передатчика (EIRP)
SDR: 2,4000–2,4835 ГГц: < 30 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5,470–5,725 ГГц: < 30 дБм (FCC) < 23 дБм (CE/MIC) 5,725–5,850 ГГц: < 30 дБм (FCC) < 14 дБм (CE) ＜ 30 дБм (SRRC) ,
Wi-Fi: 2,4000–2,4835 ГГц: < 26 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5,150–5,250 ГГц: < 26 дБм (FCC) < 23 дБм (SRRC/CE/MIC)

Порты
Входной порт HDMI, входной порт SDI, питания USB-C и порт связи с подвесом, порт обновления прошивки USB-C, стереоразъем 3,5 мм

Потребляемая мощность
8,2 Вт

Протокол Wi-Fi
802.11b/a/g/n/ac/ax, поддерживает 2×2 MIMO Wi-Fi

Рабочая температура
-10° до 40° C (от 14° до 104° F)

Рабочая частота

• Рабочая частота SDR Диапазон частот не DFS: 2,4000–2,4835 ГГц 5,725–5,850 ГГц Диапазон частот DFS: 5,470–5,725 ГГц ,
• Рабочая частота Wi-Fi 2,4000–2,4835 ГГц 5,150–5,250 ГГц

Размеры
86,5×64×32 мм (Д×Ш×В, без учета антенн)

Система передачи видео
SDR + Wi-Fi

Формат входного аудио
SDI встроенный, HDMI встроенный

Формат входного видео

• 1080i: 50/50,94/60 кадров в секунду (1080i недоступно в режиме вещания)
• 1080p: 23,98/24/25/29,97/30/50/59,94/60 кадров в секунду
• 720p: 50/59,94/60 кадров в секунду

Формат кодирования видео
H.264

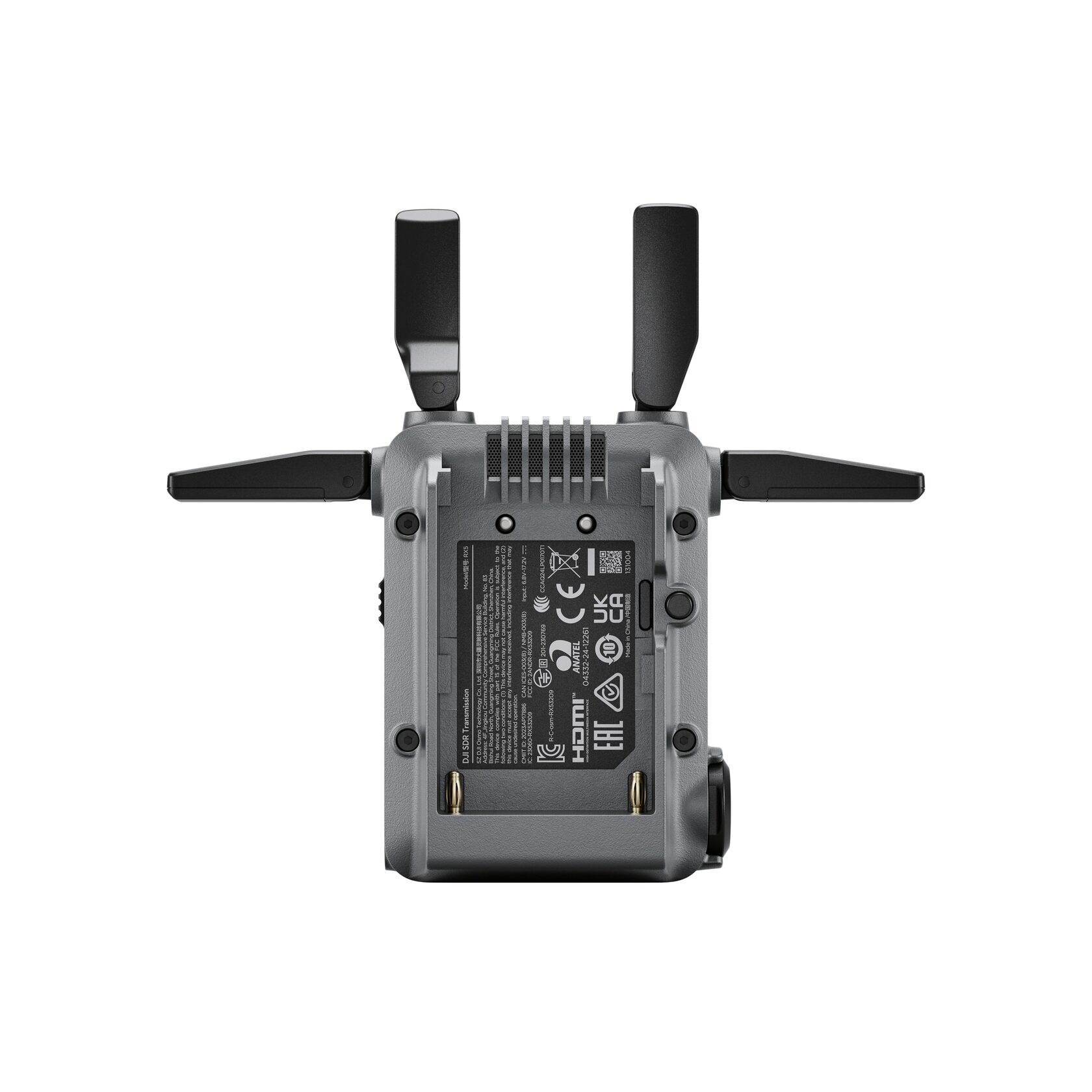

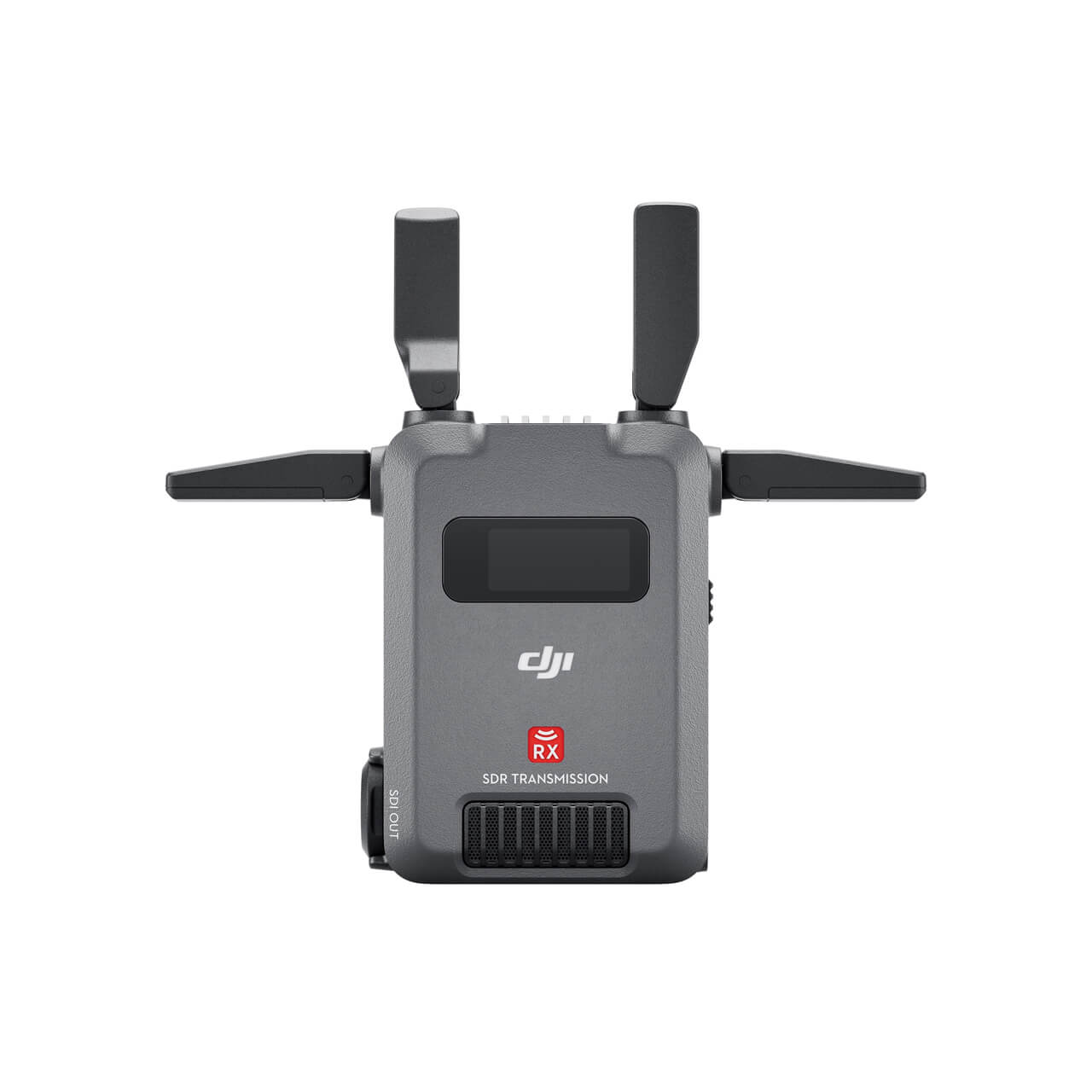

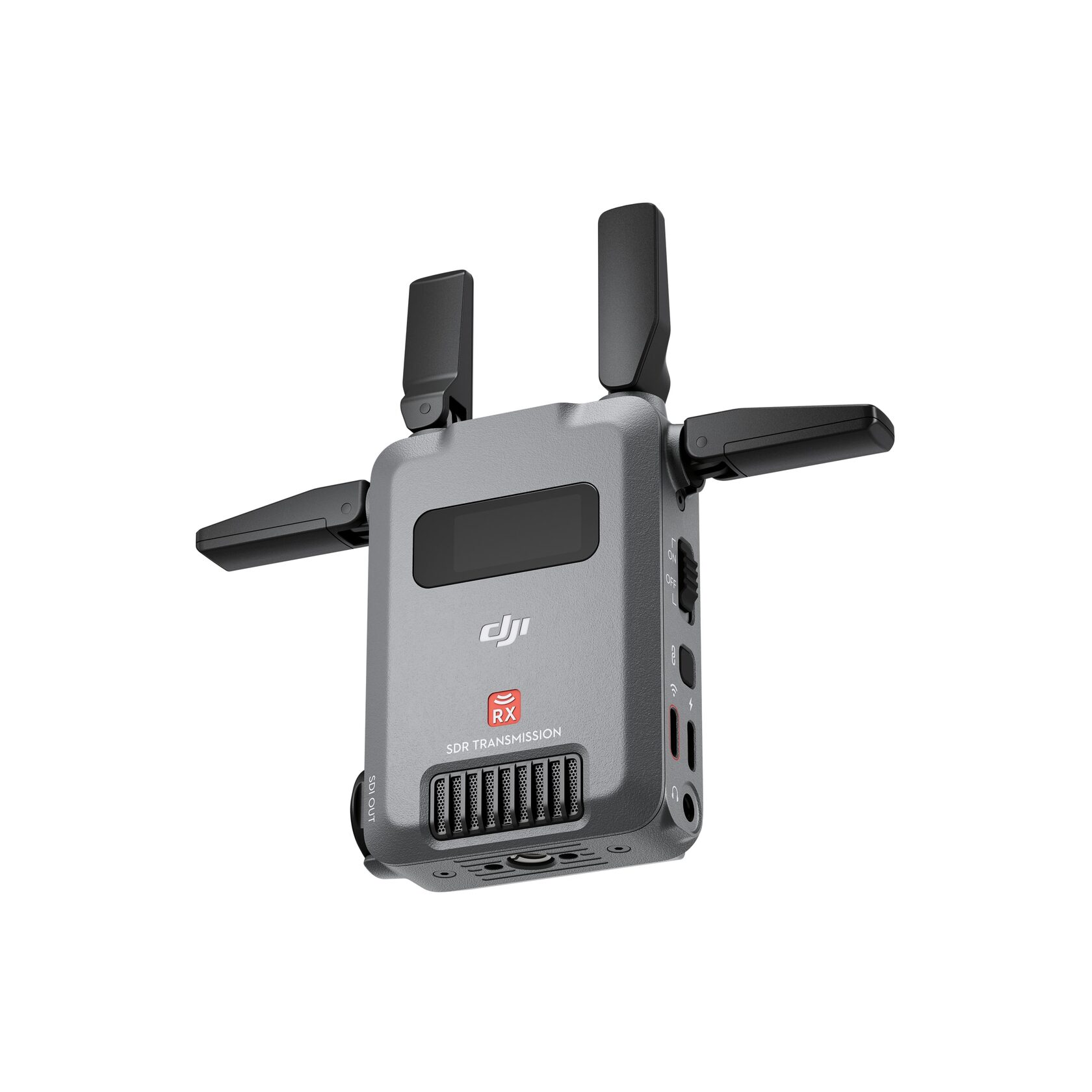

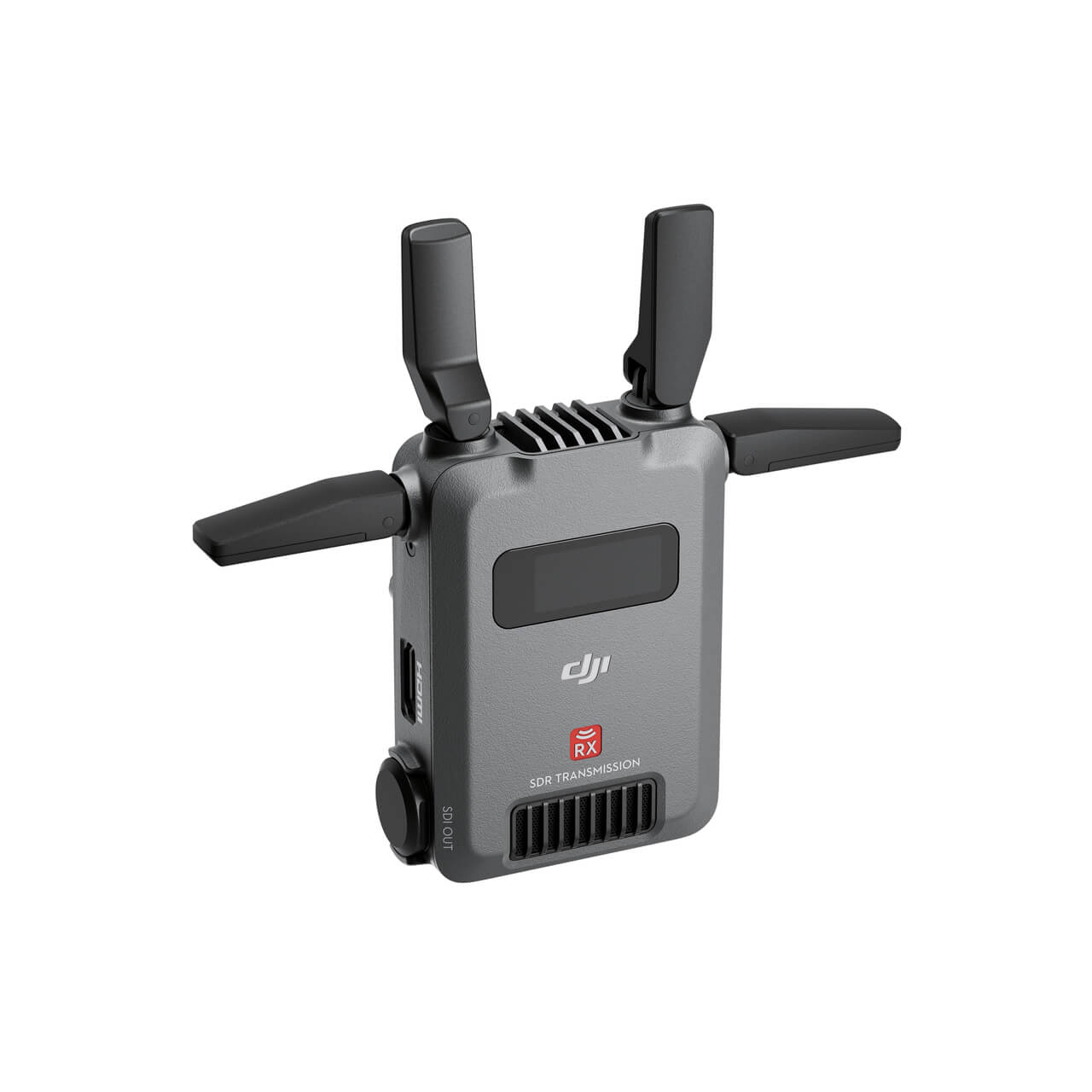

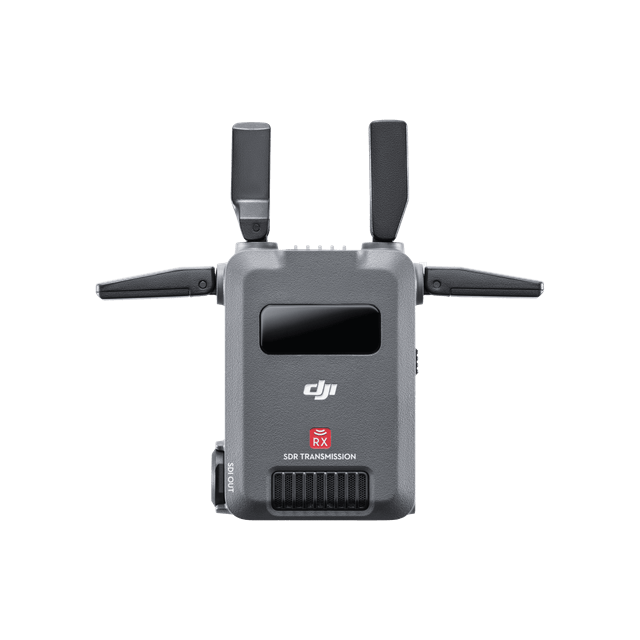

Приемник

Задержка передачи видео
80 мс (включая задержку камеры и отображения на экране) 35 мс (без учета задержки камеры и отображения на экране)

Источник питания

• Источник питания USB-C, тип 1: 9 В, 2 А (протокол PD) ,
• Источник питания USB-C, тип 2: 6,8–17,2 В постоянного тока ,
• Напряжение источника питания батареи NP-F: 6,8–8,4 В

Макс. битрейт
20 Мбит/с

Макс. дальность передачи
3 км (FCC) 2 км (CE/SRRC/MIC)

Максимальная пропускная способность
20 МГц

Масса
Около 145 г (включая антенны)

Мощность передатчика (EIRP)
SDR: 2,4000–2,4835 ГГц: < 30 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5,725–5,850 ГГц: < 30 дБм (FCC) < 14 дБм (CE) < 23 дБм (SRRC)

Порты

• Выходной порт HDMI
• Выходной порт SDI
• Обновление прошивки и выходной видеопорт USB-C
• Порт питания USB-C
• Стереоразъем 3,5 мм

Потребляемая мощность
8,3 Вт

Рабочая Температура
-10° до 40° C (от 14° до 104° F)

Рабочая частота
Рабочая частота SDR Не-DFS Частотный диапазон: 2,4000-2,4835 ГГц 5,725-5,850 ГГц

Размеры
86,5×64×32 мм (Д×Ш×В, без учета антенн)

Система передачи видео
SDR

Формат выходного аудио
PCM

Формат выходного видео

• 1080i: 50/50,94/60 кадров в секунду (1080i недоступно в режиме вещания) ,
• 1080p: 23,98/24/25/29,97/30/50/59,94/60 кадров в секунду ,
• 720p: 50/59,94/60 кадров в секунду

Формат кодирования видео
H.264
