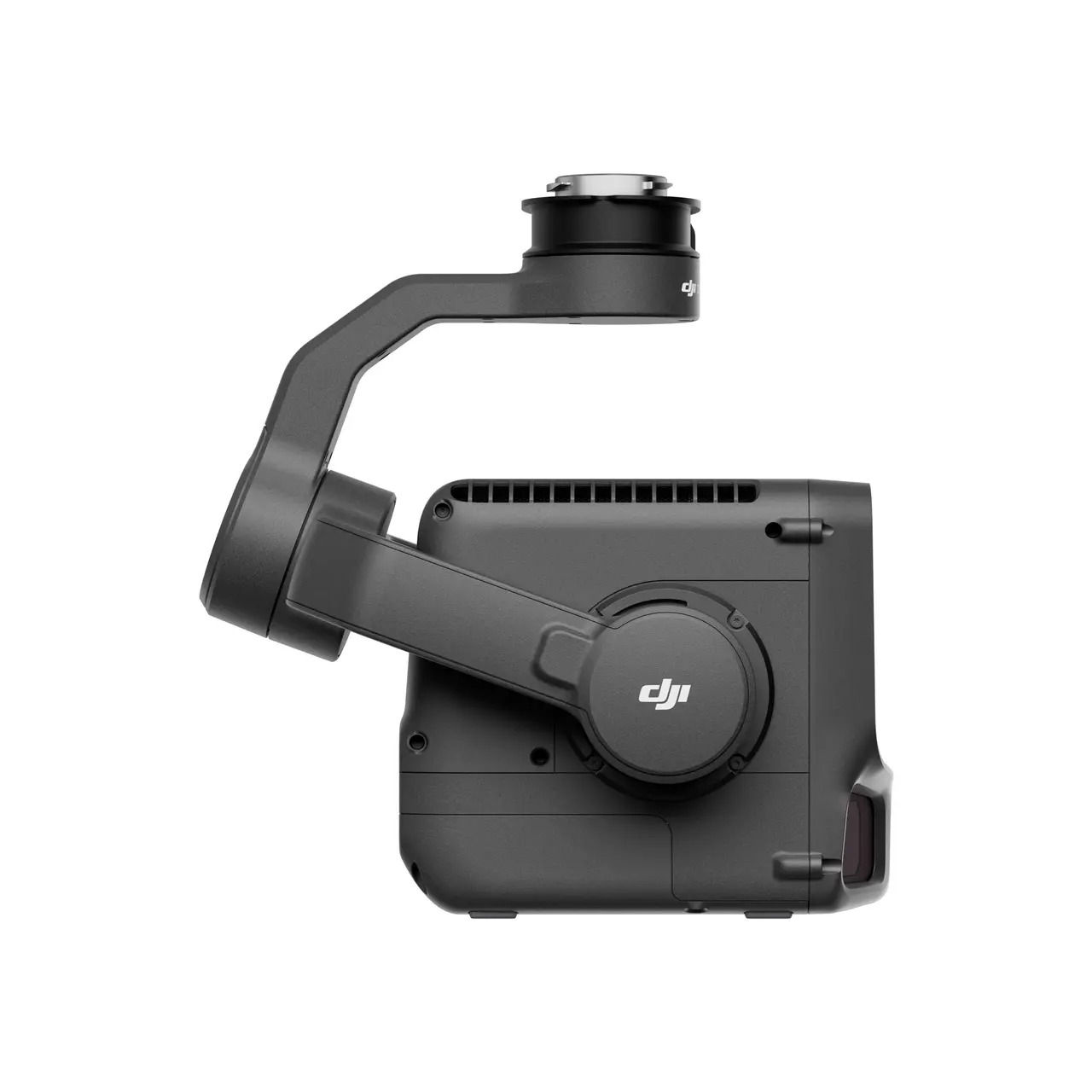

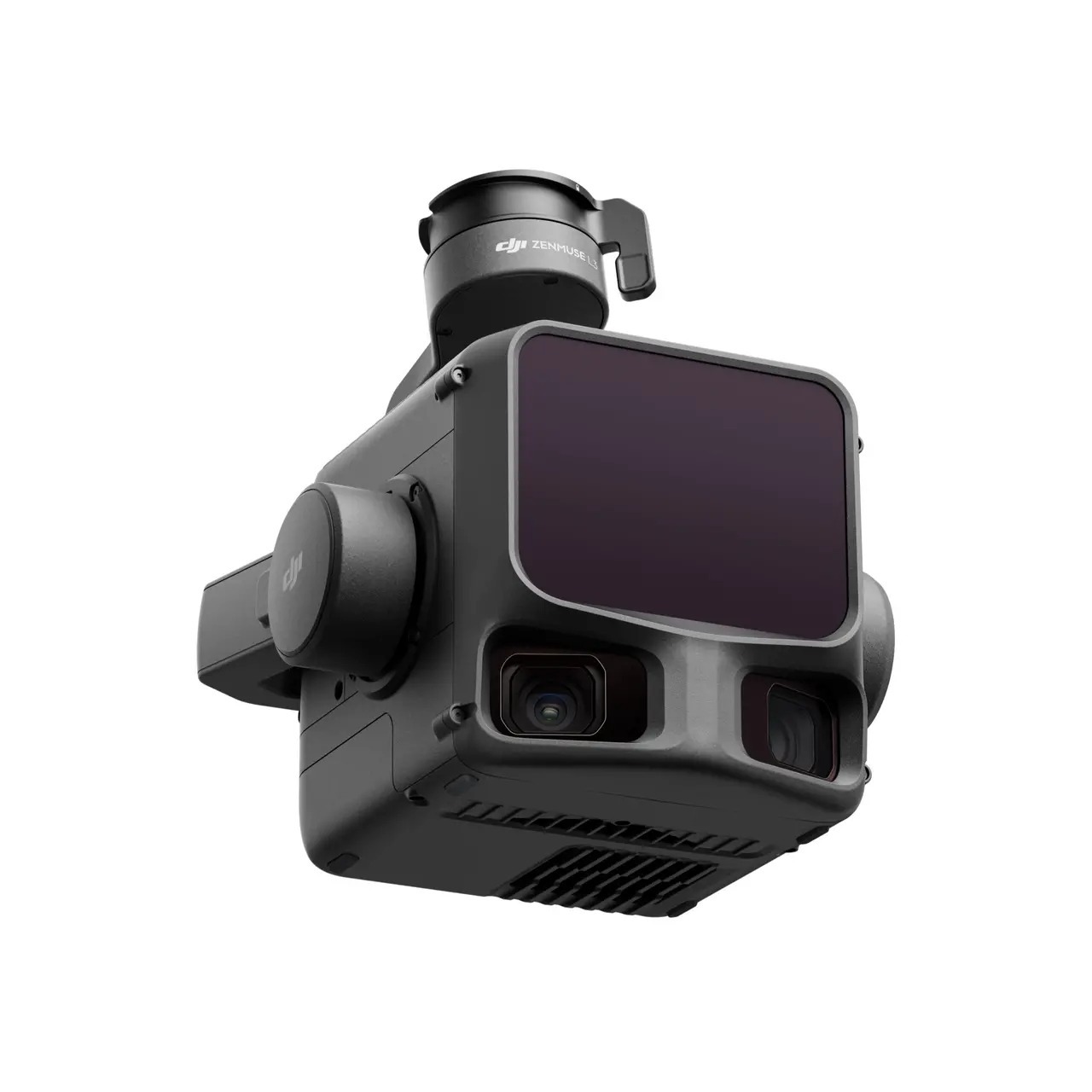

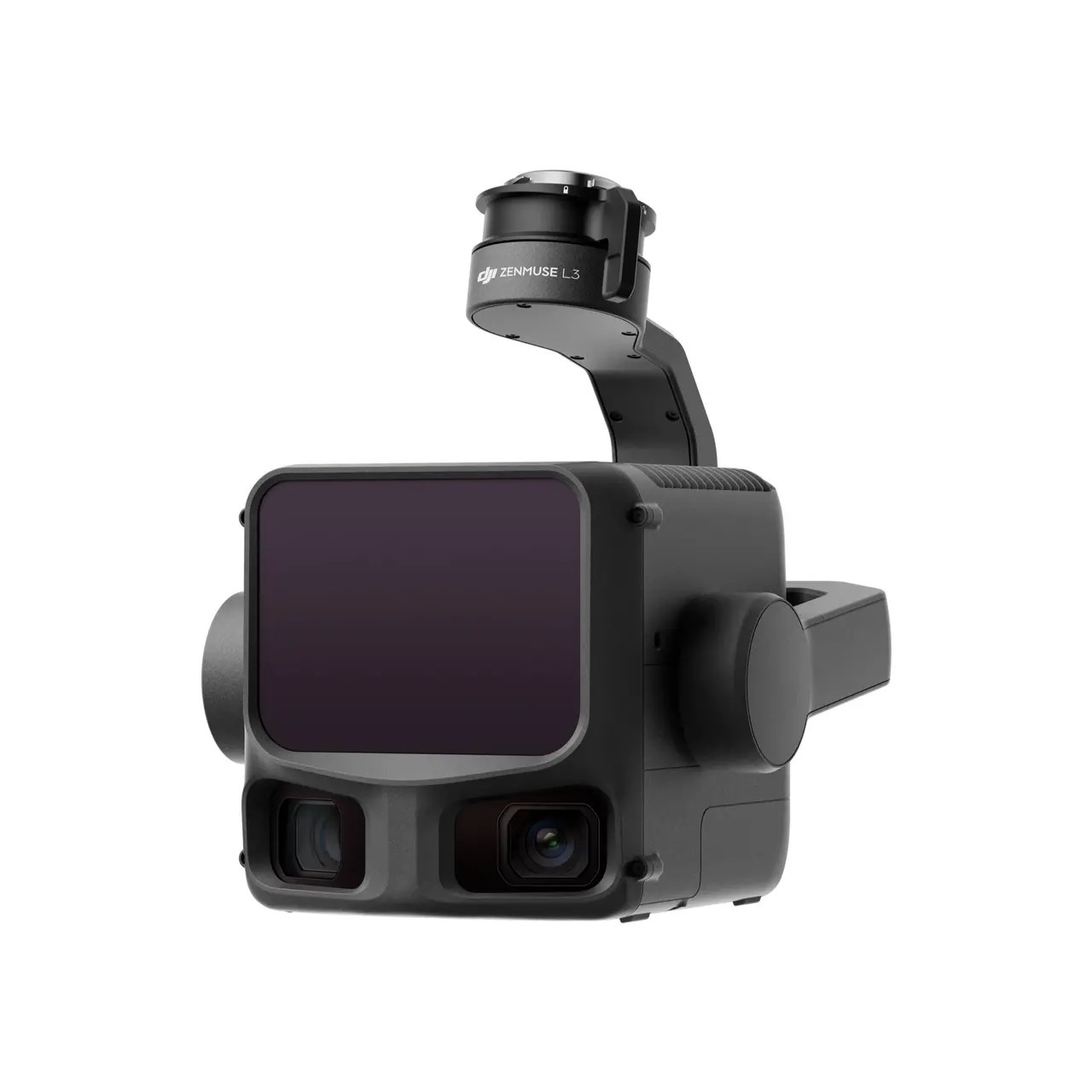

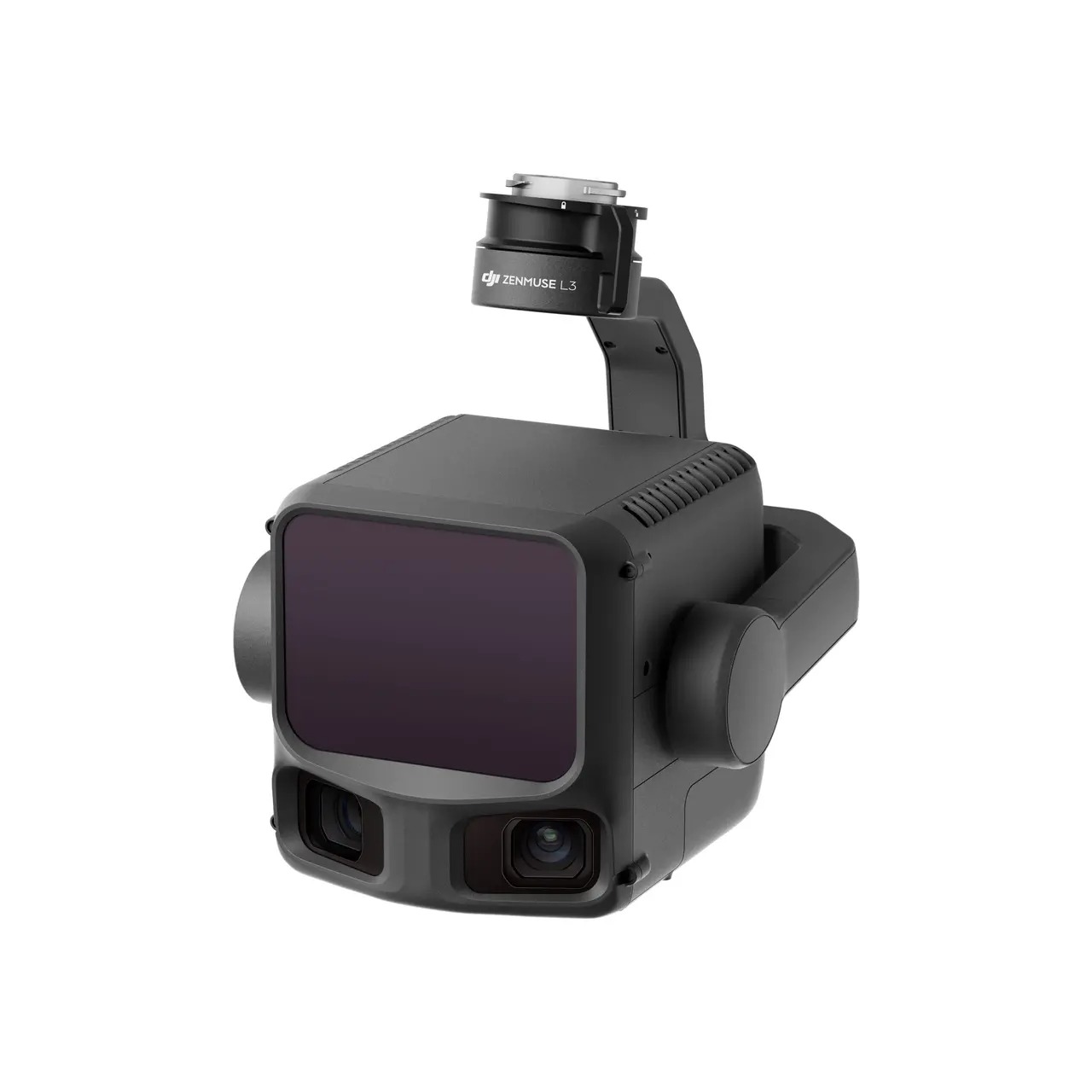

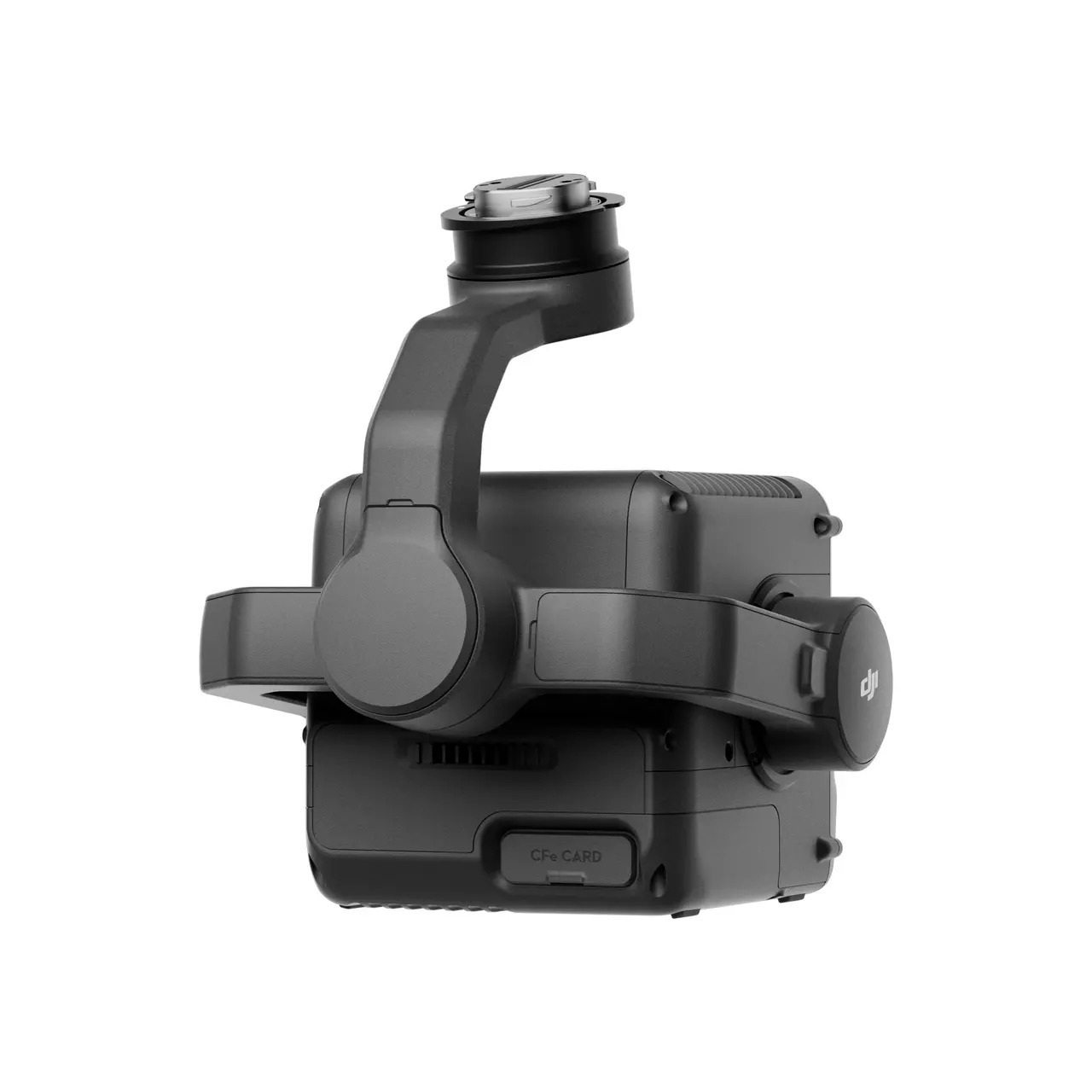

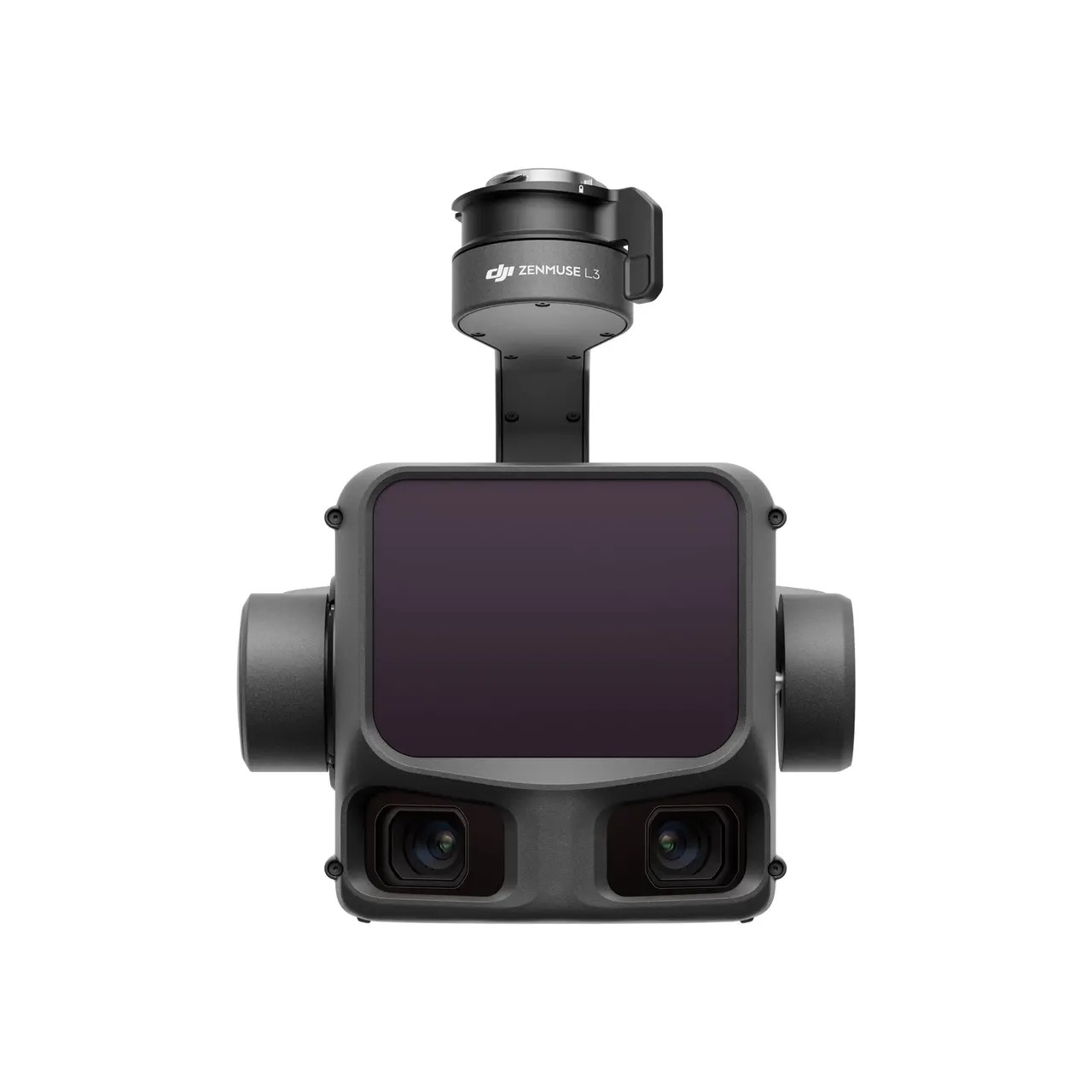

DJI Zenmuse L3: Переопределяя стандарты аэрофотограмметрии и лидарного сканирования
Откройте новую эру в сборе геопространственных данных. Компактный и мощный комплекс DJI Zenmuse L3 — это интегрированное решение, которое объединило в себе передовой 1535 нм лидар дальнего действия, двойную 100-мегапиксельную камеру и высокоточную систему позиционирования. Получите беспрецедентную детализацию, охват и эффективность для самых сложных картографических и инспекционных задач.Ключевые преимущества комплекса
- Рекордная производительность: Сбор данных на площади до 100 км² в день.
- Высшая точность: Сантиметровая вертикальная точность для проектов масштабов 1:500.
- Всепогодное проникновение: Высокая плотность точек под пологом леса и в сложных условиях.
- Универсальность результатов: Одновременное получение облаков точек, ортофотопланов и 3D-моделей за один полет.
- Готовое решение: Полный рабочий процесс от сбора до анализа в экосистеме DJI.
Сердце системы: Лидар нового поколения
Дальность и мощностьОснащенный лазером с длиной волны 1535 нм, Zenmuse L3 обнаруживает объекты с 10% отражательной способностью на расстоянии до 950 метров. Регулируемая частота импульсов позволяет гибко адаптировать мощность сканирования под любые условия, а типичные высоты полета от 300 до 500 метров радикально увеличивают зону покрытия.
Невероятная детализация
Расходимость луча всего 0,25 мрад создает лазерное пятно, которое в 5 раз меньше по сравнению с предыдущими моделями. Это позволяет фиксировать мельчайшие объекты, такие как провода ЛЭП и ветки деревьев. Высокая плотность энергии луча обеспечивает превосходное проникновение сквозь растительность, давая детальную информацию о рельефе земли.
Скорость и информативность
С максимальной частотой излучения 2 000 000 импульсов в секунду и поддержкой до 16 отражений от одного импульса, система захватывает пространственную структуру с высочайшей плотностью и полнотой, идеально подходя как для открытых ландшафтов, так и для сложных застроенных территорий.
Адаптивные режимы сканирования
- Линейный: Равномерное распределение точек для высокоточного картографирования местности.
- Звездообразный: Оптимален для лесов и городов, сочетая несколько углов сканирования и хорошую проникающую способность.
- Неповторяющийся: Максимальное покрытие и несколько ракурсов для инспекции сложных объектов, таких как линии электропередач.
Видение в деталях: Двойная 100-Мп камера
Сверхширокий угол обзора 107°Две камеры с механическим затвором обеспечивают панорамный охват, позволяя за один пролет собирать данные как для лидара, так и для создания ортофотопланов (DOM) и моделей рельефа (DEM). Это сокращает количество пролетов и повышает общую эффективность работ.
Профессиональное качество изображения
Матрицы формата 4/3 и технология объединения пикселей обеспечивают превосходную цветопередачу и детализацию даже в условиях слабого освещения. Высота полета в 300 метров соответствует разрешению (GSD) 3 см на пиксель.
Бескомпромиссная точность и эффективность
Модернизированная система POSОбновленный инерциальный блок обеспечивает после постобработки крен и тангаж с точностью до 0,02°. Повторяемость измерений лидара составляет 5 мм на дистанции 150 м, что гарантирует стабильно надежные результаты.
Соответствие строгим стандартам
Вертикальная точность данных лидара соответствует требованиям масштабов 1:500, 1:1000 и 1:2000:
- > 3 см на высоте 120 м
- > 5 см на высоте 300 м
- > 10 см на высоте 500 м
Интеллектуальный рабочий процесс: от сбора до анализа
Полетное приложение DJI Pilot 2- Предварительный просмотр: Система автоматически рекомендует параметры полета и визуализирует ожиемую плотность точек еще до взлета.
- Разделенный экран: Одновременный просмотр данных лидара, RGB-изображения и камеры обзора для повышения безопасности.
- Облако точек в реальном времени: Мгновенный предварительный просмотр 2D и 3D облаков точек прямо во время полета с возможностью проведения измерений.
- Точная постобработка (PPK): Совместимость с D-RTK 3 и сторонними базовыми станциями для получения сантиметровой точности без сети RTK.
- Gaussian Splatting: Передовая технология слияния данных лидара и RGB для создания невероятно реалистичных и детализированных 3D-моделей.
- Глубокая интеграция данных: Создание высокоточных облаков точек, 2D-карт и 3D-сеток из одного набора данных.
- Интеллектуальная классификация: Автоматическое распознавание и категоризация объектов: земля, растительность, здания, провода, опоры ЛЭП.
- Инструмент Profile: Анализ поперечных сечений и профилей высот для инженерных расчетов.
- Комплексная визуализация: Автоматическая генерация ЦМР, TIN, контурных линий и других производных продуктов для CAD-процессов.
Безопасность данных
Zenmuse L3 поддерживает шифрование карт памяти CFexpress™, защищая ваши данные от несанкционированного доступа. Платформа Matrice 400 дополняет это функцией очистки логов и AES-256 шифрованием видеопотока, обеспечивая полную конфиденциальность на всех этапах работы.DJI Zenmuse L3 — это не просто сенсор, а комплексное решение, которое переводит аэрофотограмметрию и лидарное сканирование на качественно новый уровень, делая высокоточные данные более доступными и эффективными, чем когда-либо.
Точность облака точек (RMSE)
120 м высоты: 3 см (высота), 4 см (план)300 м высоты: 5 см (высота), 7.5 см (план)
Толщина облака точек (1σ)
1.2 см (на высоте 120 м)
2 см (на высоте 300 м)
Угол обзора RGB-камер
107° (горизонтальный, суммарный)
Разрешение снимка (GSD)
3 см (в среднем на высоте 300 м)
Вес
1.60 кг (без крепления)
Размеры
192 × 162 × 202 мм (Д × Ш × В)
Потребляемая мощность
64 Вт (тип.), 100 Вт (макс.)
Поддерживаемая платформа
DJI Matrice 400 (с креплением для Zenmuse L3)
Степень защиты
IP54
Рабочая температура
от -20°C до 50°C
Температура хранения
от -40°C до 70°C
Лидар (LiDAR)
Длина волны лазера1535 нм
Расходимость луча
0.25 мрад (1/e²)
Размер пятна
⌀ 41 мм @ 120 м
⌀ 86 мм @ 300 м
Дальность действия
950 м (10% отраж., 100 кГц)
700 м (10% отраж., 350 кГц)
2000 м (80% отраж., 100 кГц)
Дальность для проводов
300 м (AL/сталь, 21.6 мм)
100 м (изол. провод, 18.4 мм)
Точность дальномера
Абс.: ±10 мм
Повт.: < 5 мм (1σ)
Мин. дистанция
10 м
Частота импульсов
100 кГц (реком. высота < 500 м)
350 кГц (реком. высота < 300 м)
1000 кГц (реком. высота < 100 м)
2000 кГц (реком. высота < 50 м)
Количество отражений
4, 8, 16 (100/350 кГц)
4, 8 (1000 кГц)
4 (2000 кГц)
Режимы сканирования
Линейный: 80° × 3° (Г × В)
Звездообразный: 80° × 80°
Неповторяющийся: 80° × 80°
Класс безопасности лазера
Class 1 (IEC 60825-1:2014)
Картографическая камера
Датчик4/3" CMOS
Эквивалентное фокусное расстояние
28 мм
Угол обзора (один объектив)
73.3° (диаг.), 62° (гор.), 41.2° (верт.)
Диафрагма
f/2.0 – f/11
Затвор
Механический: 2 – 1/2000 с
Электронный: 2 – 1/16000 с
Разрешение фото
100 Мп: 12288 × 8192
25 Мп: 6144 × 4096
Минимальный интервал съемки
0.5 с (25 Мп, JPEG)
1 с (100 Мп, JPEG)
1.2 с (RAW/JPEG+RAW)
Разрешение видео
4K @ 30fps, FHD @ 30fps
Система позиционирования (POS)
Частота обновления GNSS5 Гц
Частота обновления POS
200 Гц
Точность определения ориентации
Курс (Yaw): 0.02° (1σ, постобработка)
Тангаж/Крен (Pitch/Roll): 0.01° (1σ, постобработка)
Точность позиции (RTK)
План: 1.0 см + 1 ppm
Высота: 1.5 см + 1 ppm
Поддерживаемые форматы PPK
RINEX (v2.1x, v3.0x), RTCM v3.x, DAT (D-RTK)
Стабилизированный подвес
Степени свободы3 (Тангаж, Крен, Рыскание)
Точность позиционирования
±0.01°
Диапазон углов (мех.)
Тангаж: -135° до +73°
Крен: -90° до +60°
Рыскание: -105° до +105°
Контролируемый диапазон
Тангаж: -120° до +60°
Рыскание: -80° до +80°
Способ крепления
DJI SKYPORT (быстросъемное)
Хранение данных и программное обеспечение
НакопительКарта CFexpress™ Type B (в комплекте)
Программное обеспечение
Сбор данных: DJI Pilot 2
Обработка: DJI Terra
Анализ и моделирование: DJI Modify
Облачная платформа: DJI FlightHub 2
Экспорт данных (точки)
LAS, LAZ, PLY, PCD, PNTS, S3MB (DJI Terra)
Импорт данных (точки)
- LAS (DJI Modify)
- Камера Zenmuse L3 — 1 шт.
- Кабель питания и передачи данных — 1 шт.
- Инструкции и документация — 1 шт.
- Дополнительные крепежные элементы — 1 шт.
| Комплектация | Цена |
|---|---|
| Вариант 1 | 970 000 ₽ |
